Зачем рассаде нужна дополнительная подсветка?

Как сделать подсветку для рассады своими рукамиКак сделать подсветку для рассады своими руками

Как сделать подсветку для рассады своими руками

Поскольку высадка рассады зачастую производится в конце зимы, когда продолжительности светового дня еще не хватает для обеспечения полноценного фотосинтеза, встает вопрос о дополнительной подсветке домашней теплицы.

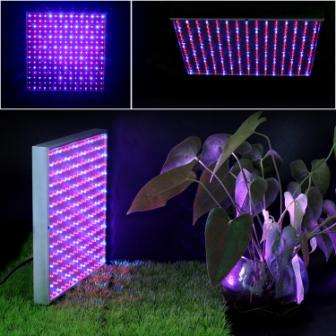

В ассортименте специализированных магазинов для сада и огорода есть так называемые фитолампы — светодиодные комплексы для подсветки рассады в теплицах. От других источников искусственного света (тех же ламп накаливания) они отличаются большей эффективностью досветки благодаря тому, что одинаково хорошо пропускают лучи разных спектров:

  • синего;
  • красного;
  • фиолетового.
График активностиГрафик активности

График активности

Фотосинтез (процесс, обуславливающий рост и развитие растений) и фотоморфогенез (процесс завязки плодов) достигают пика при воздействии световых лучей длиной около 660 нм. Этот показатель обеспечивается комбинацией красных и синих световых волн в соотношении 3/1. Большинство предлагаемых на рынке фитоламп характеризуются именно таким соотношением световых волн.

Еще одним преимуществом светодиодных ламп является их экономичность — энергопотребление таких источников в несколько раз ниже, чем у обычных ламп накаливания. К тому же, перегорают светодиоды значительно реже.

Главным минусом таких источников дополнительного света является их цена. Качественные фитолампы стоят недешево, при небольших объемах засадки домашней теплицы урожай с такими расходами может не окупиться. Но если сделать светодиодную подсветку собственноручно, экономия по сравнению с покупкой готовых фитоламп будет значительной.

Недостаток качественных фитоламп - высокая ценаНедостаток качественных фитоламп - высокая цена

Недостаток качественных фитоламп — высокая цена

Можно ли собрать фитолампу самостоятельно?

На садоводческих форумах можно наткнуться на темы, описывающие создание фитоламп своими руками с использованием светодиодных лент или отдельных светодиодов, зафиксированных на металлическом профиле. Но, чтобы собрать такую подсветку для рассады, необходимо хорошо разбираться в электротехнике. Главной сложностью является сборка источника тока из резистора и стабилизатора (взамен можно купить специальный драйвер, но тогда стоимость конструкции будет значительно выше). Проще собрать фитолампу своими руками по упрощенной схеме из готовых светодиодных лапм, которые можно купить в любом магазине светотехники.

Материалы и инструменты для сборки:

  • светодиодные лампы красного и синего цвета на 3 светодиода;
  • фрагмент ДСП прямоугольной формы;
  • патроны под светодиодные лампы (количество должно соответствовать количеству ламп);
  • дрель;
  • шуруповерт;
  • паяльник;
  • крепежные элементы;
  • шнур с вилкой.

Этапы сборки конструкции

Сборка системы искусственной подсветки растений светодиодами по данной схеме не предусматривает ничего сложного. Последовательно выполняем следующие действия:

Этап сборки фитоламп №1Этап сборки фитоламп №1

  1. На листе ДСП карандашом размечаем места установки будущих ламп и при помощи дрели просверливаем отверстие в центре каждого из них для дальнейшего подведения проводки.Этап сборки фитоламп №2Этап сборки фитоламп №2
  2. С помощью шуруповерта фиксируем патроны для ламп на отмеченных местах.Этап сборки фитоламп №3Этап сборки фитоламп №3
  3. Вкручиваем лампы в патроны, предварительно сняв с них рассеиватели и последовательно соединяем все элементы электропроводки с помощью пайки.Этап сборки фитоламп №4Этап сборки фитоламп №4
  4. Завершаем сборку электрической цепи присоединением шнура с вилкой. Теперь можно провести тестовый пуск конструкции. Хорошо, если для этих целей имеется лабораторный блок питания с возможностью подать напряжение меньше 220V.Этап сборки фитоламп №5Этап сборки фитоламп №5
  5. Убедившись, что осветительная система работает, можно подключать ее к основной сети и монтировать непосредственно над рассадой.Этап сборки фитоламп №6Этап сборки фитоламп №6

Видео — Фитолампы своими руками

Подсветка для рассады на основе светодиодных матриц

Выше описан процесс сборки системы досветки рассады из отдельных светодиодов. Такие системы эффективны для отдельных ящичков с рассадой а-ля «бабушкин балкон». Для досветки рассады в больших объемах (мини-теплицы) лучше использовать самодельные системы подсветки на основе светодиодных матриц. Затраты на сооружение такого приспособления будут выше, чем в первом случае, но все равно несоизмеримы с расходами на приобретение готовых фитоламп для мини-теплиц. Основа такой системы — светодиодные матрицы для растений с двойным спектром.

Вам понадобятся следующие комплектующие:

  • светодиодные матрицы — 4 шт;
  • старый процессорный радиатор;
  • коннекторы для светодиодных матриц;
  • дрель;
  • термоклей;
  • крепежные элементы (винты);
  • компьютерный вентилятор на 12В;
  • отвертка.

Пошаговая инструкция сборки:

  1. С помощью дрели намечаем на корпусе радиатора 8 отверстий для фиксации светодиодных матриц.Подсветка для рассады на основе светодиодных матриц №1Подсветка для рассады на основе светодиодных матриц №1
  2. Устанавливаем на дрель сверло под резьбу диаметром М2 и просверливаем намеченные места. Глубина отверстий должна соответствовать размеру винтов.
  3. С помощью винтов и термоклея выполняем крепление матриц к корпусу радиатора в намеченных места. Сначала наносим небольшое количество клея на основание матрицы и аккуратно прикладываем ее к месту крепления, затем вкручиваем винты.Подсветка для рассады на основе светодиодных матриц №2Подсветка для рассады на основе светодиодных матриц №2
  4. Теперь последовательно соединяем все светодиодные матрицы коннекторами и устанавливаем разъем, к которому будет крепиться источник тока (LED-драйвер).Подсветка для рассады на основе светодиодных матриц №3Подсветка для рассады на основе светодиодных матриц №3
  5. Подключаем драйвер к разъему и проверяем нашу конструкцию на работоспособность.Подсветка для рассады на основе светодиодных матриц №4Подсветка для рассады на основе светодиодных матриц №4
  6. Финальный этап сборки фитолампы на светодиодных матрицах — подсоединение к электрической сети вентилятора на 12В. Без него наш радиатор быстро перегреется.

Подсветка для рассады на основе светодиодных матриц №5Подсветка для рассады на основе светодиодных матриц №5

Видео — Светодиодная фито лампа для растений

Проверка эффективности системы досветки

Какую бы систему подсветки рассады вы не выбрали — фабричную или самодельную, принципы проверки ее эффективности одинаковы. Главным критерием оценки выступает внешний вид рассады:

  1. Если в отдельных участках теплицы стебли хилые, неодинаковой длины, значит растениям не хватает света. Решением проблемы может стать дополнительная досветка участка (попробуйте подвинуть профиль с закрепленными светодиодами ближе к рассаде).
  2. Прямые, как на подбор стебли с ярко-зелеными листочками свидетельствуют о том, что растениям полностью хватает света. Уменьшать или увеличивать интенсивность освещения в этом случае не следует.
  3. Если листки становятся вялыми, пожухлыми, скорее всего система подсветки сильно «жарит». Попробуйте уменьшить количество светодиодных панелей. Чтобы определить, нет ли перегрева, подержите руку аккурат над верхушками рассады. Если вы чувствуете, что припекает, значит вы переборщили с обогревом.
  4. Помните о том, что для каждой культуры предусмотрен свой световой режим. Определить, когда нужно выключать подсветку, помогут сами растения. Присмотритесь к их листкам: если они начинают смыкаться (вытягиваться вертикально) — значит, пора тушить свет. Досвечивать ящики с рассадой следует не только в темное время суток, но и в пасмурные дни.
